تفاصيل المنتج:
|
| قدرة تحويل المنفذ: | 176 جيجابت في الثانية | قدرة تحويل الصندوق: | 598 جيجابت في الثانية |
|---|---|---|---|
| معدل إعادة توجيه الحزمة: | 132 مليون مستخدم | وحدة المعالجة المركزية: | 1 كور ، 800 ميجا هرتز |
| فلاش / SDRAM: | 512 ميجابايت / 512 ميجابايت | إدارة منافذ إيثرنت: | 1 |
| إبراز: | H3C Layer 3 Core Switch,LS-S5560S-52S-EI H3C,LS-S5560S-52S-EI Switch |
||

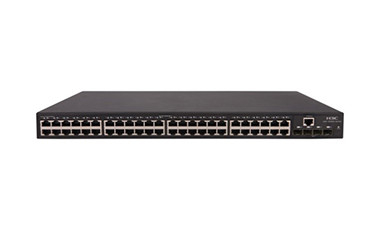

LS-S5560S-52S-EI H3C 48 منفذ جيجابت كهربائي 4 منافذ جيجابت بصري قابل للإدارة من الطبقة 3 الأساسية
سلسلة H3C S5560S-EI محولات جيجابت المحسنة
سلسلة المحولات H3C S5560S-EI قوية (طاقة مزدوجة معيارية) ، وسهلة النشر لحل تحويل الوصول من المستوى الثالث الذي يوفر أمانًا محسنًا ووصلات صاعدة بسرعة 10 جيجابت ، و BGP و Multicast ، و SDN و IRF ، وإدارة مرنة.
يقدم المزايا التالية:
ميزات الطبقة الغنية 3 مع نظام التشغيل Comware 7 الحديث من H3C.
تصميم أجهزة موثوق به مزود بإمداد طاقة مزدوج معياري.
يوفر SmartMC المدمج أسهل وأبسط حل لإدارة وتشغيل الشبكة.
منافذ إيثرنت عالية الكثافة 10/100 / 1000Base-T ذات الاستشعار التلقائي ومنافذ الألياف GE / 10GE SFP + على اللوحة
كجهاز وصول على شبكات المؤسسات ، يمكن أن يوفر هذا المحول اتصالات GE عالية الكثافة لتطبيقات سطح المكتب.
تحتوي سلسلة المفاتيح S5560S-EI على الطرز التالية:
S5560S-28S-EI — يوفر منافذ 24 × 10/100 / 1000BASE-T (بما في ذلك 8 × واجهات مجمعة) و 4 × 10G / 1G BASE-X SFP + منافذ.
S5560S-52S-EI - يوفر منافذ 48 × 10/100 / 1000BASE-T و 4 × 10G / 1G BASE-X SFP + منافذ.
S5560S-28S-PWR-EI - يوفر منافذ 24 × 10/100 / 1000BASE-T (بما في ذلك 4 واجهات مجمعة) و 4 × 10G / 1G BASE-X SFP + منافذ.
S5560S-52S-PWR-EI - يوفر منافذ 48 × 10/100 / 1000BASE-T و 4 × 10G / 1G BASE-X SFP + منافذ.
S5560S-28P-EI - يوفر منافذ 24 × 10/100 / 1000BASE-T (بما في ذلك 8 × واجهات مجمعة) و 4 × منافذ SFP.
S5560S-52P-EI - يوفر منافذ 48 × 10/100 / 1000BASE-T و 4 × منافذ SFP.
S5560S-28F-EI - يوفر 24 × منافذ SFP (بما في ذلك 8 × واجهات مجمعة) و 4 × منافذ SFP +.
S5560S-52F-EI - يوفر 48 × منفذ SFP (بما في ذلك 2 × واجهات مجمعة) و 4 × منافذ SFP +.
تخصيص
| العنصر | S5560S-28S-EI | S5560S-52S-EI | S5560S-28P-EI | S5560S-52P-EI |
| قدرة تحويل المنفذ | 128 جيجابت في الثانية | 176 جيجابت في الثانية | 56 جيجابت في الثانية | 104 جيجابت في الثانية |
| قدرة تحويل الصندوق | 598 جيجابت في الثانية | |||
| معدل إعادة توجيه الحزمة | 96 مليون مستخدم | 132 مليون مستخدم | 42 مليون مستخدم | 78 مليون مستخدم |
| وحدة المعالجة المركزية | 1 كور ، 800 ميجا هرتز | |||
| الأبعاد (H × W × D) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) |
| وزن | ≤ 8 كجم (17.64 رطلاً) | ≤ 8.5 كجم (18.74 رطلاً) | ≤ 8 كجم (17.64 رطلاً) | ≤ 8.5 كجم (18.74 رطلاً) |
| فلاش / SDRAM | 512 ميجابايت / 512 ميجابايت | |||
| إدارة منافذ إيثرنت | 1 | |||
| منافذ وحدة التحكم |
1 × منفذ RJ-45 1 × منفذ Micro-USB يتوفر منفذ Micro-USB فقط إذا قمت بتوصيل كلا المنفذين. |
|||
| منافذ الخدمة |
منافذ إيثرنت 24 × 10/100 / 1000Base-T (بما في ذلك 8 واجهات مجمعة) 4 × 10G SFP + منافذ |
48 × 10/100 / 1000Base-T منافذ إيثرنت ذات الاستشعار التلقائي 4 × 10G SFP + منافذ |
منافذ إيثرنت 24 × 10/100 / 1000Base-T (بما في ذلك 8 واجهات مجمعة) 4 × منافذ GE SFP |
48 × 10/100 / 1000Base-T منافذ إيثرنت ذات الاستشعار التلقائي 4 × منافذ GE SFP |
| عرض النطاق الترددي التراص | 80 جيجابت في الثانية | 16 جيجابت في الثانية | ||
| جهد الإدخال المقدر |
التيار المتردد: من 100 إلى 240 فولت من التيار المتردد عند 50 هرتز / 60 هرتز DC: –36 VDC إلى –72 VDC |
|||
| دقيقة.استهلاك الطاقة |
مداخل تيار متردد 75 وات: 12 وات مداخل تيار متردد 75 وات: 14 وات مدخل تيار متردد 150 واط: 16 واط مداخل تيار متردد 150 وات: 22 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 15 وات مداخل تيار مستمر 150 وات: 21 وات |
مدخل تيار متردد 75 وات: 21 وات مداخل تيار متردد 75 وات: 24 وات مدخل تيار متردد 150 واط: 25 واط مداخل تيار متردد 150 وات: 30 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 26 وات مداخل تيار مستمر 150 واط: 32 واط |
مدخل تيار متردد 75 واط: 12 واط مداخل تيار متردد 75 وات: 13 وات مدخل تيار متردد 150 واط: 15 واط مداخل تيار متردد 150 وات: 20 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 15 وات مداخل تيار مستمر 150 وات: 21 وات |
مدخل تيار متردد 75 وات: 21 وات مداخل تيار متردد 75 وات: 23 وات مدخل تيار متردد 150 واط: 24 واط مداخل تيار متردد 150 وات: 29 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 25 وات مداخل تيار مستمر 150 وات: 30 وات |
| الأعلى.استهلاك الطاقة |
مدخل تيار متردد 75 واط: 33 واط مداخل تيار متردد 75 وات: 36 وات مدخل تيار متردد 150 واط: 35 واط مداخل تيار متردد 150 وات: 42 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 40 وات مداخل تيار مستمر 150 وات: 47 وات |
مدخل تيار متردد 75 وات: 47 وات مداخل تيار متردد 75 وات: 49 وات مدخل تيار متردد 150 وات: 49 وات مداخل تيار متردد 150 وات: 56 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 58 وات مداخل تيار مستمر 150 وات: 60 وات |
مدخل تيار متردد 75 وات: 29 وات مداخل تيار متردد 75 وات: 32 وات مدخل تيار متردد 150 واط: 32 واط مداخل تيار متردد 150 وات: 39 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 35 وات مداخل تيار مستمر 150 وات: 44 وات |
مدخل تيار متردد 75 وات: 44 وات مداخل تيار متردد 75 وات: 46 وات مدخل تيار متردد 150 واط: 46 واط مداخل تيار متردد 150 وات: 52 وات مدخل واحد للتيار المستمر بقدرة 150 وات: 57 وات مداخل تيار مستمر 150 وات: 59 وات |
| MTBF (سنة) | 131.97 | 151.28 | 150.86 | 115.68 |
| MTTR (ساعة) | 1 | 1 | 1 | 1 |
| العنصر | S5560S-28S-PWR-EI | S5560S-52S-PWR-EI | S5560S-28F-EI | S5560S-52F-EI |
| قدرة تحويل المنفذ | 128 جيجابت في الثانية | 176 جيجابت في الثانية | 128 جيجابت في الثانية | 176 جيجابت في الثانية |
| قدرة تحويل الصندوق | 598 جيجابت في الثانية | |||
| معدل إعادة توجيه الحزمة | 96 مليون مستخدم | 132 مليون مستخدم | 96 مليون مستخدم | 132 مليون مستخدم |
| وحدة المعالجة المركزية | 1 كور ، 800 ميجا هرتز | |||
| الأبعاد (H × W × D) | 43.6 × 440 × 460 مم (1.72 × 17.32 × 18.10 بوصة) | 43.6 × 440 × 460 مم (1.72 × 17.32 × 18.10 بوصة) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) | 43.6 × 440 × 360 مم (1.72 × 17.32 × 14.17 بوصة) |
| وزن | ≤ 8.5 كجم (18.74 رطلاً) | 9.5 كجم (20.94 رطلاً) | ≤ 6 كجم (13.22 رطلاً) | ≤ 8.5 كجم (18.74 رطلاً) |
| فلاش / SDRAM | 512 ميجابايت / 512 ميجابايت | |||
| إدارة منافذ إيثرنت | 1 | |||
| منافذ وحدة التحكم |
1 × منفذ RJ-45 1 × منفذ Micro-USB يتوفر منفذ Micro-USB فقط إذا قمت بتوصيل كلا المنفذين. |
|||
| منافذ الخدمة |
24 × 10/100 / 1000Base-T autosensing POE + منافذ Ethernet (بما في ذلك 4 واجهات مجمعة) 4 × 10G SFP + منافذ |
48 × 10/100 / 1000Base-T autosensing POE + منافذ Ethernet 4 × 10G SFP + منافذ |
24 × 100 / 1000BASE-X SFP Ports (بما في ذلك 8 واجهات مجمعة) 4 × 10G SFP + منافذ |
48 × 100 / 1000BASE-X SFP المنافذ 4 × 10G SFP + منافذ 4 × منافذ GE SFP |
| عرض النطاق الترددي التراص | 80 جيجابت في الثانية | |||
| جهد الإدخال المقدر |
التيار المتردد: من 100 إلى 240 فولت من التيار المتردد عند 50 هرتز / 60 هرتز DC: –36 VDC إلى –72 VDC |
|||
| دقيقة.استهلاك الطاقة | 27 واط | 37 واط |
مدخل تيار متردد 75 واط: 15 واط مداخل تيار متردد 75 وات: 17 وات مدخل تيار متردد 150 وات: 18 وات مداخل تيار متردد 150 وات: 23 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 18 وات مداخل تيار مستمر 150 وات: 22 وات |
مدخل تيار متردد 75 وات: 21 وات مداخل تيار متردد 75 وات: 24 وات مدخل تيار متردد 150 واط: 25 واط مداخل تيار متردد 150 وات: 30 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 26 وات مداخل تيار مستمر 150 واط: 32 واط |
| الأعلى.استهلاك الطاقة |
مدخل تيار متردد 360 واط: 334 واط (بما في ذلك 280 واط POE) مداخل تيار متردد 360 وات: 678 وات (بما في ذلك 600 وات POE) دخل فردي 560 واط تيار مستمر: 573 واط (بما في ذلك 480 واط POE) مداخل تيار مستمر 560 واط: 918 واط (بما في ذلك 480 واط POE) مدخل تيار متردد أحادي 720 واط: 676 واط (بما في ذلك 600 واط POE) مداخل تيار متردد 720 وات: 905 وات (بما في ذلك 810 وات POE) دخل تيار متردد 1110 واط: 898 واط (بما في ذلك 810 واط POE) مداخل تيار متردد مزدوج 1110 واط: 905 واط (بما في ذلك 810 واط POE) |
مدخل تيار متردد 360 واط: 354 واط (بما في ذلك 280 واط POE) مداخل تيار متردد 360 وات: 685 وات (بما في ذلك 600 وات POE) دخل فردي 560 واط تيار مستمر: 593 واط (بما في ذلك 480 واط POE) مداخل تيار مستمر 560 واط: 1060 واط (بما في ذلك 900 واط POE) مدخل تيار متردد أحادي 720 واط: 695 واط (بما في ذلك 600 واط POE) مداخل تيار متردد 720 وات: 1460 وات (بما في ذلك 1320 وات POE) دخل تيار متردد 1110 وات واحد: 1019 وات (بما في ذلك 900 وات POE) مداخل تيار متردد 1110 واط: 1850 واط (بما في ذلك 1680 واط POE) |
مدخل تيار متردد 75 وات: 47 وات مداخل تيار متردد 75 وات: 49 وات مدخل تيار متردد 150 وات: 48 وات مداخل تيار متردد 150 وات: 55 وات مدخلات أحادية 150 وات تيار مستمر: 51 وات مداخل تيار مستمر 150 وات: 57 وات |
مدخل تيار متردد 75 وات: 47 وات مداخل تيار متردد 75 وات: 49 وات مدخل تيار متردد 150 وات: 49 وات مداخل تيار متردد 150 وات: 56 وات مدخلات أحادية بقدرة 150 وات تيار مستمر: 58 وات مداخل تيار مستمر 150 وات: 60 وات |
| MTBF (سنة) | 89.35 | 61.87 | 77.58 | 153.41 |
| جدول Vlan | 4K | |||
| درجة حرارة التشغيل | 0 درجة مئوية إلى 45 درجة مئوية (32 درجة فهرنهايت إلى 113 درجة فهرنهايت) | |||
| درجة حرارة التخزين | -40 إلى 70 (-40 إلى 158) | |||
| رطوبة التشغيل والتخزين | 5٪ RH إلى 95٪ RH ، بدون تكاثف | |||
| SDN / OpenFlow |
OpenFlow 1.3 وحدات تحكم متعددة (دور وحدة تحكم متساوية / رئيسية / تابعة) المعالجة المتزامنة لجداول التدفق المتعددة جدول المجموعة متر |
|||
| تجميع الارتباط |
تجميع منفذ 1G / 10G / 40G التجميع الثابت التجميع الديناميكي تجميع الارتباط متعدد الأطوار |
|||
| ميزات المنفذ |
التحكم في التدفق 802.3x (ازدواج كامل) قمع العاصفة على أساس النسبة المئوية لعرض النطاق الترددي للمنفذ قمع العاصفة على أساس PPS قمع العاصفة على أساس BPS حركة مرور البث / حركة مرور البث المتعدد / قمع غير معروف لحركة مرور البث الأحادي |
|||
| إطار الجامبو | 10000 | |||
| جدول عناوين MAC |
16K إدخالات عنوان MAC عنوان MAC ذو الثقب الأسود حد تعلم MAC |
|||
| VLAN |
شبكة محلية ظاهرية (VLAN) قائمة على المنفذ شبكة VLAN المستندة إلى MAC شبكة محلية ظاهرية قائمة على البروتوكول شبكة محلية ظاهرية تعتمد على الشبكة الفرعية IP QinQ ومرن QinQ تعيين VLAN صوت VLAN MVRP |
|||
| طوبولوجيا الطبقة 2 الزائدة الخالية من الحلقة |
STP / RSTP / MSTP / PVST + / RPVST + رابط ذكي RRPP G.8032 تبديل حماية حلقة إيثرنت (ERPS) |
|||
| DHCP |
عميل DHCP تطفل DHCP الغطاء مفتوحا خادم DHCP خيار تطفل DHCP الخيار 82 / خيار ترحيل DHCP 82 |
|||
| IRF2 |
IRF2 إدارة الأجهزة الموزعة وتجميع الارتباط الموزع والتوجيه المرن الموزع التراص عبر واجهات إيثرنت القياسية تكديس الجهاز المحلي وتكديس الجهاز عن بعد دعم ما يصل إلى 9 أجهزة التراص |
|||
| توجيه IP |
إدخالات توجيه 12K IPV4 التوجيه ثابت RIPv1 / v2 و RIPng OSPFv1 / v2 / v3 BGP و BGP4 + لـ IPv6 مشاكل VRRP / VRRPv3 |
|||
| IPv6 |
اكتشاف الجار (ND) PMTU IPv6-Ping و IPv6-Tracert و IPv6-Telnet و IPv6-TFTP نفق يدوي نفق 6to4 نفق ISATAP |
|||
| متعدد |
التطفل IGMP v1 / v2 / v3 و MLD Snooping v1 / v2 التطفل PIM وكيل MLD متعدد VLAN IGMP v1 / v2 / v3 و MLD v1 / v2 PIM-DM و PIM-SM و PIM-SSM MSDP و MSDP لـ IPv6 MBGP و MBGP لـ IPv6 |
|||
| انعكاس |
انعكاس التدفق N: 4 منافذ انعكاس انعكاس المنفذ المحلي وعكس المنفذ البعيد |
|||
| OAM |
802.1ag 802.3ah |
|||
| QoS / ACL |
تصفية الحزمة من الطبقة الثانية إلى الطبقة الرابعة يعتمد تصنيف حركة المرور على مصدر MAC و MAC الوجهة و IP المصدر و IP الوجهة ورقم منفذ TCP / UDP و VLAN ACL على أساس النطاق الزمني قوائم ACL ثنائية الاتجاه (واردة وصادرة) إصدار قائمة التحكم بالوصول المستندة إلى VLAN حد معدل استقبال الحزم وإرسالها (معدل CIR بحد أدنى 8 كيلوبت في الثانية) إعادة توجيه الحزمة أفضلية 802.1p وأولوية DSCP معدل الوصول الملتزم (CAR) ثمانية قوائم انتظار لكل منفذ (بما في ذلك منفذ وحدة المعالجة المركزية) خوارزميات مرنة لجدولة قائمة الانتظار بناءً على كل من المنفذ وقائمة الانتظار ، بما في ذلك SP و WRR و WFQ و SP + WRR و WDRR WRED |
|||
| حماية |
إدارة المستخدم الهرمية وحماية كلمة المرور مصادقة 802.1X ومصادقة عنوان MAC المركزية ضيف VLAN مصادقة RADIUS مصادقة HWTACACS SSH 2.0 عزل المنفذ أمن الموانئ مصادقة البوابة EAD تطفل DHCP كشف ARP الديناميكي حارس BPDU وحارس الجذر uRPF ربط IP / المنفذ / MAC مصادقة النص العادي ومصادقة MD5 لحزم OSPF و RIPv2 البنية التحتية للمفتاح العام (PKI) حماية مصدر IP |
|||
| الإدارة والصيانة |
التحميل والترقية من خلال XMODEM / FTP / TFTP التكوين من خلال منافذ CLI و Telnet ووحدة التحكم SNMPv1 / v2 / v3 إدارة شبكة الويب إنذار المراقبة عن بعد (RMON) ، الحدث ، وتسجيل المحفوظات نظام إدارة شبكة IMC سجل النظام ، ينذر بالخطر على أساس الشدة ، إخراج معلومات التصحيح NTP تنذر الطاقة والمروحة ودرجة الحرارة بينغ وتراسيرت اختبار الكابلات الافتراضية (VCT) بروتوكول اكتشاف ارتباط الجهاز (DLDP) LLDP ، LLDP-MED كشف الاسترجاع |
|||
| حفظ الطاقة |
802.3az إي إيقاف تشغيل المنفذ تلقائيًا مجدولة المنفذ لخفض الطاقة (جدولة العمل) |
|||
| IEEE |
IEEE 802.3x IEEE 802.3u ، IEEE 802.3z ، IEEE 802.3az ، IEEE 802.3ab ، IEEE 802.3ah IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3bt IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s IEEE 802.1ax IEEE 802.1ag |
|||
| EMC |
لجنة الاتصالات الفيدرالية ، الجزء 15 ، الجزء الفرعي ب ، الفئة أ ICES-003 كلاس أ VCCI كلاس أ CISPR 32 كلاس أ EN 55032 كلاس أ AS / NZS CISPR32 الفئة أ CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300386 لتركيبات مركز الاتصالات GB / T 9254 YD / T 993 |
|||
| أمان |
UL 60950-1 CAN / CSA C22.2 رقم 60950-1 IEC 60950-1 EN 60950-1 AS / NZS 60950-1 FDA 21 CFR الفصل الفرعي J GB 4943.1 |
|||
