سيسكو نيكسوس 9300-GX سلسلة المفتاحات سيسكو N9K-C93600CD-GX

لمحة عامة عن المنتج

على أساسسيسكو®تكنولوجيا Cloud Scale(سيسكو نيكسوس)^®أجهزة التبديل 9300-GX هي الجيل التالي من أجهزة التبديل الثابتة من سلسلة سيسكو نيكسوس 9000 القادرة على دعم 400 جيجابيت إيثرنت (GE).مع زيادة حالات الاستخدام للتطبيقات التي تتطلب الذكاء الاصطناعي (AI) والتعلم الآلي (ML)، تلبي المنصة الحاجة إلى مفاتيح عالية الأداء وفائدة الطاقة والمقربة في البنية التحتية للشبكة.تم تصميم هذه المفاتيح لدعم 100G و 400G الأقمشة لبيئات مقدمي الخدمات المتنقلة، بما في ذلك حافة الشبكة، الجيل الخامس، إنترنت الأشياء، منصة الشبكات الإعلامية المهنية (PMN) ، and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densities، بما في ذلك 10، 25، 50، و 200 جيجابايت في الثانية باستخدام الاختراقات.توفير أداء أعلى لتلبية نسيج الأوراق العمود الفقري المتوسطة الحجم لدعم حركة المرور المتزايدة لتطبيقات السحابة.

توفر سيسكو طريقتين للعمل لـ Cisco Nexus 9000 Series Switches. يمكن للمنظمات نشر البنية التحتية المركزية لتطبيقات سيسكو (Cisco ACI)^®) أو وضع Cisco NX-OS.

سيسكو ACIهي بنية شاملة مدفوعة بالأغراض مع الأتمتة المركزية ومواصفات التطبيق القائمة على السياسة.يوفر شبكة نقل قوية لحملات عمل ديناميكية و مبنية على نسيج شبكة يجمع بين البروتوكولات المختبرة بالوقت مع الابتكارات الجديدة لخلق شبكة نقل مرنة للغاية وقابلة للتوسعومعمارية مرنة منخفضة التأخيرهذه الأقمشة توفر شبكة يمكنها دعم أكثر بيئات مراكز البيانات طلباً ومرونة.

مصممة للشبكة القابلة للبرمجة،سيسكو NX-OSنظام التشغيل يعمل على أتمتة التكوين والإدارة للعملاء الذين يرغبون في الاستفادة من نموذج تشغيل DevOps ومجموعات الأدوات.

مفاتيح سيسكو نيكسوس 9300

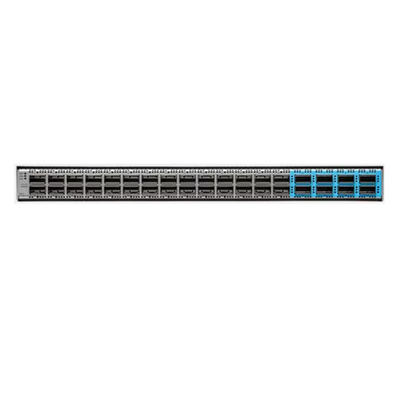

جهاز التبديل السيسكو نيكسوس 93600CD-GX هو مفتاح 1RU يدعم عرض النطاق الترددي 12 Tbps و 4.0 bpp عبر 28 منفذ ثابت 40/100G QSFP-28 و 8 منفذ ثابت 10/25/40/50/100/200/400G QSFP-DD. تدعم 28 منفذًا 10/25-Gbps.الرجاء الاطلاع على الجدول الخاص بميزات أدناه لمزيد من المعلومات.

الخصائص والفوائد

توفر سلسلة نيكسوس 9300-GX من سيسكو الميزات والفوائد التالية:

● المرونة المعمارية

◦ حل Cisco Software-Defined Networking (SDN) الرائد في الصناعة و Cisco ACI^®دعم

◦ دعم أنسجة VXLAN EVPN القائمة على المعايير ، بما في ذلك دعم متعدد المواقع الهرمية (راجعشبكة VXLAN مع MP-BGP EVPN طائرة التحكملمزيد من المعلومات)

◦ بنيات BGP ذات ثلاثة مستويات ، مما يتيح بناء شبكات IPv6 أفقية وغير مقفلة على نطاق الويب

◦ يسمح التوجيه بالقطاع (SR و SRv6) للشبكة بإعادة توجيه حزم تعديل الملصقات متعددة البروتوكولات (MPLS) وتشغيل حركة المرور دون بروتوكول حجز الموارد (RSVP) هندسة حركة المرور (TE).يوفر بديلاً لمخطط التحكم لزيادة قابلية توسيع الشبكة والتحفيز

◦ دعم بروتوكول شامل لمجموعات بروتوكولات التوجيه المتعددة الإرسال والإرسال المتعددة الإرسال للطبقة 3 (v4 و v6) ، بما في ذلك BGP ، فتح أقصر مسار أولاً (OSPF) ،بروتوكول توجيه البوابة الداخلية المحسن (EIGRP)، بروتوكول معلومات التوجيه الإصدار 2 (RIPv2) ، البروتوكول المستقل لعدة البث في الوضع النادر (PIM-SM) ، البروتوكول المتعدد المحدد للمصدر (SSM) ، وبروتوكول اكتشاف مصدر البث المتعدد (MSDP)

● قابلية برمجة واسعة

◦ التشغيل الآلي من اليوم الصفر من خلال توفير الطاقة على التلقائي (POAP) ، مما يقلل بشكل كبير من وقت التوفير

◦ التكاملات الرائدة في الصناعة لتطبيقات إدارة تكوينات DevOps الرائدة ، مثل Ansible و Chef و Puppet و SALT.دعم واسع النموذج الأصلي لـ YANG ومعايير الصناعة OpenConfig من خلال RESTCONF / NETCONF

◦ واجهات برمجة التطبيقات الشاملة لجميع وظائف واجهة سطر الأوامر (CLI) للتبديل (RPC على أساس JSON عبر HTTP / HTTPs)

● قدرة عالية على التوسع والمرونة والأمن

◦ تخدم الجداول المرنة لإعادة التوجيه ما يصل إلى مليون إدخال مشترك على نماذج GX. يسمح الاستخدام المرن لمساحة TCAM بتعريف مخصص لقوائم تحكم الوصول (ACL)

● الإدارة الذكية للمخزن

◦ توفر المنصة تقنيات سيسكوإدارة المخزن العازل الذكية,الذي يقدم القدرة على التمييز بين تدفقات الفئران والفيلة وتطبيق مخططات إدارة الطوابير المختلفة لهم بناءً على متطلبات إعادة توجيه الشبكة في حالة ازدحام الرابط

◦ تتضمن وظائف إدارة العازل الذكية:

◦ تقريب التسرب العادل (AFD) مع مصيدة الفيلة (ETRAP). يميز AFD تدفقات الفيلة طويلة العمر من تدفقات الفئران قصيرة العمر ، باستخدام ETRAP.AFD يعفي تدفقات الفئران من خوارزمية الإسقاط بحيث تحصل تدفقات الفئران على نصيبها العادل من النطاق الترددي دون أن تجوع من تدفقات الفيل الجائعة للنطاق التردديأيضا، AFD تتبع تدفقات الفيلة وتخضع لهم إلى خوارزمية AFD في طابور الخروج لمنحهم حصتها العادلة من النطاق الترددي

◦ يقيس ETRAP عدد البايتات من التدفقات الواردة ويقارن ذلك مع عتبة ETRAP المحددة من قبل المستخدم. بعد عبور التدفق عتبة، يصبح تدفق الفيل

◦ يقدم تحديد أولويات الحزم الديناميكية (DPP) القدرة على فصل تدفقات الفئران وتدفقات الفيل إلى صفين مختلفين بحيث يمكن تخصيص مساحة العازل لهم بشكل مستقل.يمكن أن تأخذ تدفقات الفئران حساسة للانزلاق والتأخير صف الأولوية وتجنب إعادة ترتيب مما يسمح لتدفقات الفيل بأخذ عرض النطاق الترددي الكامل للصلة

● الوصول المباشر إلى الذاكرة عن بعد (RDMA) عبر Ethernet المتقاربة دعم RoCE

◦ تقدم المنصة نقلًا بدون خسائر للوصول المباشر إلى الذاكرة عن بعد (RDMA) عبر Ethernet المتقارب مع دعم بروتوكولات جسر مركز البيانات (DCB):

◦ التحكم في تدفقات القائم على الأولوية (PFC) يمنع الانخفاضات في الشبكة وانتشار الإطار المؤقت لكل فئة أولوية

◦ الاحتياطات الخاصة باختيار النقل المحسنة (ETS) عرض النطاق الترددي لكل فئة أولوية في حالات نزاع الشبكة

◦ بروتوكول تبادل مركز البيانات (DCBX) يمكن أن يكتشف ويتبادل معلومات الأولوية وعرض النطاق الترددي مع النقاط النهائية

◦ تدعم المنصة أيضًا إشعار الازدحام الصريح (ECN) ، الذي يوفر إشعارًا من نهاية إلى نهاية لكل تدفق IP عن طريق وضع علامة على الحزم التي تعرضت لازدحام ، دون إسقاط حركة المرور.المنصة قادرة على تتبع إحصاءات ECN، بما في ذلك عدد الحزم المميزة التي عانت من الازدحام

● تقارب الشبكات المحلية والشبكات السلكية واللاسلكية

◦ تدعم قناة الألياف عبر Ethernet (FCoE) N-Port Virtualization (NPV) تمكن مدير الشبكة من التحكم في معرفات النطاق ونقاط الإدارة على شبكة قناة الألياف أثناء توسيع نطاقها.هذه الميزة تمكن شبكات LAN و SAN المتقاربة علىشبكة إيثيرنت موثوق بها

● توفر عالٍ للأجهزة والبرمجيات

◦ توفر تكنولوجيا قناة الموانئ الافتراضية (vPC) عدة طرق الطبقة 2 من خلال القضاء على بروتوكول شجرة الانتشار (STP).كما أنه يتيح الاستفادة الكاملة من عرض النطاق الترددي الثنائي والطوبولوجيات المنطقية المبسطة الطبقة 2 دون الحاجة إلى تغيير نماذج الإدارة والتنفيذ الحالية

◦ يسمح التوجيه متعدد التكاليف المتساوية (ECMP) بـ 64 طريقًا باستخدام تصاميم شجرة الدهون الطبقة 3. تساعد هذه الميزة المنظمات على منع اختناقات الشبكة وزيادة المرونة ،وإضافة القدرة مع قليل من تعطيل الشبكة

◦ إعادة تشغيل إمكانات متقدمة تشمل التصحيحات الساخنة والباردة

◦ تستخدم المفاتيح وحدات إمدادات الطاقة القابلة للتبديل الساخن ومروحة ذات إضافية N + 1

● نظام تشغيل برمجيات سيسكو NX-OS المصمم خصيصًا مع ابتكارات شاملة ومثبتة

◦ صورة ثنائية واحدة تدعم كل مفتاح في سلسلة سيسكو نيكسوس 9000 ، مما يسهل إدارة الصور. نظام التشغيل وحداتي ، مع عملية مخصصة لكل بروتوكول توجيه:تصميم يعزل الأخطاء مع زيادة التوافرفي حالة فشل العملية ، يمكن إعادة تشغيل العملية دون فقدان الحالة. يدعم نظام التشغيل التصحيحات الساخنة والباردة والتشخيص عبر الإنترنت

◦ مدير شبكة مراكز البيانات (DCNM) هو منصة إدارة الشبكة لجميع عمليات النشر التي تعمل بنظام NX-OS من سيسكو ، والتي تمتد إلى بنيات جديدة للنسيج ، ونسيج IP لوسائل الإعلام ،ونشر شبكات التخزين لمركز بيانات سيسكو نيكسوس. تسريع التوفير من أيام إلى دقائق وتبسيط عمليات النشر من اليوم الصفر إلى اليوم N. تقليل دورات استكشاف الأخطاء مع الرؤية التشغيلية الرسومية لطوبولوجيا، نسيج الشبكة،والبنية التحتية- القضاء على أخطاء التكوين وتشغيل التغيير المستمر تلقائيًا في حلقة مغلقة، مع نماذج النشر المقترحة وتنبيهات الامتثال للتكوين مع الإصلاح التلقائي.استمتع بموجز صحي في الوقت الحقيقي للأنسجة، الأجهزة، والتوبولوجيا. الرؤية المترابطة للنسيج (الطبقة السفلية، والطبقة الفوقية، النقاط النهائية الافتراضية والمادية) ، بما في ذلك تصور الحوسبة مع VMware

◦ مراقبة حركة الشبكة مع سيسكو نيكسوس وسيط البيانات يبني بسيطة، قابلة للتوسع،وتجميع نقاط الوصول الاختبارية للشبكة (TAPs) و Cisco Switched Port Analyzer (SPAN) ذات التكلفة الفعالة لمراقبة وتحليل حركة المرور في الشبكة

● محرك ضمان شبكة سيسكو (NAE)

◦ تقوم سيسكو NAE باستمرار بالتحقق مما إذا كانت البنية التحتية للشبكة تعمل وفقًا لنية السياسة. إنها تستفيد من قوة النماذج الرياضية للتفكير نيابة عن المشغل في السياسة ،التكوين، ومستوى الحالة الديناميكية. يمكن لـ NAE تحديد المشاكل بدقة في الشبكة، وتحديد التطبيقات أو أجزاء الشبكة المتأثرة، وتحديد السبب الجذري للمشكلة،وأقترح كيفية إصلاحهنهج التحقق المستمر يحول عمليات اليوم الثاني من الرد الفعال إلى الوضع الاستباقي ويقوم بذلك دون استخدام أي بيانات حزمة.تساعد الـ NAE على تجنب الانقطاع من خلال التنبؤ بتأثير التغييرات، مما يقلل من حوادث تكنولوجيا المعلومات المتعلقة بالشبكة ويقصر متوسط وقت الإصلاح بنسبة تصل إلى 66 في المائة. يساعد NAE أيضًا في ضمان أمن الشبكة وامتثال التقسيم. لمعرفة المزيد عن NAE ، قم بزيارة:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

مواصفات مفاتيح سلسلة Cisco Nexus 9300-GX

سلسلة سيسكو نيكسوس جي إكس أيضاً تدعم وظيفة الرأس العمودية والورقية من شريحة واحدة من أجل تمكين العملاء من استخدام جهاز من سلسلة جي إكس،إما في ACI العمود الفقري أو ACI أوراق نشر لنشر مرنة تماما.
